DIP插件，即双列直插式封装（Dual In-line Package）技术，是一种将集成电路芯片以双列直插形式进行封装的方式。在电子领域中，绝大多数中小规模集成电路都广泛采用这种封装形式，通常其引脚数量一般控制在100以内。以DIP封装的CPU芯片为例，它具备两排引脚，这些引脚既可以插入与之匹配的DIP结构芯片插座，也能够直接焊接在具有相同焊孔数量和几何排列的电路板上。不过，在对DIP封装的芯片进行从插座上的插拔操作时，必须格外谨慎，防止因不当操作致使管脚出现损坏的情况。DIP封装的结构形式丰富多样，涵盖了多层陶瓷双列直插式DIP、单层陶瓷双列直插式DIP，以及引线框架式DIP（包括玻璃陶瓷封接式、塑料包封结构式、陶瓷低熔玻璃封装式等多种具体类型）。

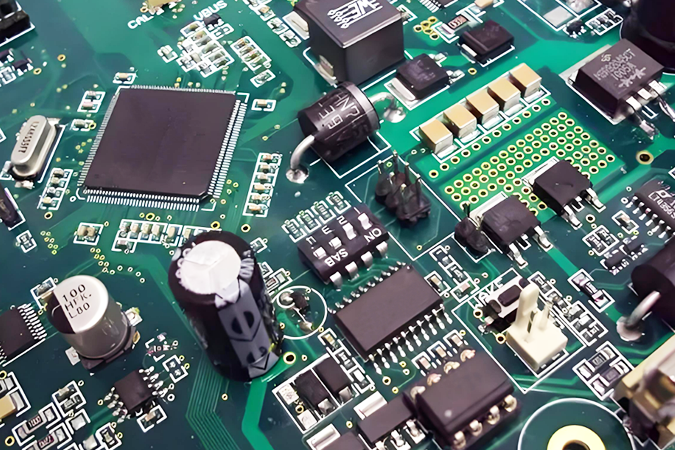

DIP插件操作关键注意要点：

1.执行DIP插件作业时，元件务必紧密、平整地贴合PCB板，完成插件后，电路板表面应维持平滑状态，杜绝任何起翘现象，同时，带有标识字体的元件面应朝上放置，确保元件方向的一致性和可识别性，便于后续的检测与维护。

2.在对电阻等元件进行插件操作后，要着重确认后焊引脚的位置，确保其不会遮挡住焊盘区域，从而保证焊接过程的顺利进行，避免因引脚遮挡导致的虚焊、漏焊等焊接缺陷，影响电路板的电气性能。

3.针对具有双向方向标识的元器件，在插件过程中，操作人员必须高度关注其方向的正确性，严格按照标识方向进行插件操作，任何方向的误插都可能引发电路功能异常，甚至导致整个电路板无法正常工作，造成不必要的损失。

4.对于敏感元器件，插件时应把控好力度，避免用力过猛。过大的插件力度可能会对下方的元件以及PCB板造成不可修复的损坏，鉴于电路板的整体性和连贯性，一旦其中某个关键部分受损，极有可能致使整个电路板失去使用价值，造成资源浪费和成本增加。

5.进行DIP插件作业时，要严格控制插件的位置，确保元件不超出PCB板的边缘范围，同时，密切留意元件的高度以及引脚间距，使其保持在合理的公差范围之内。这样不仅能够保证电路板在后续的组装和使用过程中的兼容性和稳定性，还能避免因元件位置不当引发的短路、断路等电气故障。

6.在DIP插件加工的全过程中，必须保证电路板表面的整洁和平整，坚决杜绝油污或其他任何形式的脏污沾染。因为一旦电路板表面存在脏污，将会对焊接质量产生严重的负面影响，例如导致焊点不牢固、出现虚焊等问题，进而使电路板的加工质量大打折扣，甚至直接宣告加工失败，造成人力、物力和时间的浪费。
